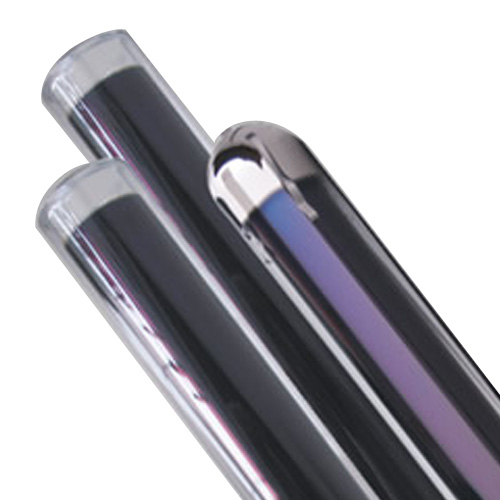

钛金特效集热管的优点
1.寿命长
膜层采用双阻热扩散层结构，有效保护内部吸收层，使膜层结构不易发生变化；使用了熔点极高的钛（Ti）金属作为涂层材料---强度高、耐高温、耐腐蚀等优异特性，膜层寿命更长。
2.高吸收
新膜系拓宽了太阳选择性吸收涂层对紫外---可见光波段的吸收，有选择性地将太阳能量最强的波段完全吸收，使集热管的吸收率可达到96%。
3.低发射
膜系结构中增加优质“黄金”底层，有效解决了传统膜层金属底层氧化而造成发射比上升的问题。
4.透光强
外管采用等离子喷涂技术，使外管透光率提升5%以上。
5.耐高温
膜层可承受600℃高温，并可长期承受100---160℃的工作温度，膜层抗老化程度提高30%，同时可以有效防止能量损失。
| 结构 |
全玻璃双管同轴结构 |
| 玻璃材料 |
高硼硅3.3玻璃 |
| 外管直径及厚度 |
Φ=47±0.7mm&=1.6mm Φ=58±0.7mm&=1.6mm Φ=70±0.7mm&=2.0mm |
| 内管直径及厚度 |
Φ=37±0.7mm&=1.6mm Φ=47±0.7mm&=1.6mm Φ=58±0.7mm&=1.6mm |
| 管长度 |
800mm 1200mm 1500mm 1600mm 1800mm 1900mm 2000mm 2100mm |
| 吸收涂层性能 |
结构 |
基材/CU/SS-ALN(H)/SS-ALN(L)/ALN |
| 沉积方法 |
三靶直流磁控反应溅射 |
| 吸收比 |
As=0.92~0.96(AM1.5) |
| 发射比 |
∑h=0.04~0.06(80℃±5℃ |
| 真空度 |
P≤5.0*10-3帕（Pa) |
| 空晒性能参数 |
Y=260~300m2.C/KW |
| 闷晒太阳辐照量 |
H≤4.7MJ/m2(Φ58) |
H=3.7~4.2MJ/m2 |
| H≤3.7MJ/m2(Φ47) |
H=2.9~3.2MJ/m2 |
| 平均热损系数 |
-U(LT)=0.4~0.6W/(m2.℃) | |
